Щит управления топкой ТЛПХ в Новосибирске

Щит управления топкой с механической ленточной решеткой прямого хода ТЛПХ изготавливается в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Щит управления топкой ТЛПХ предназначен для предупреждения аварийной обстановки при работе водогрейного котла КВм тепловой мощностью от 1.5 МВт до 4.0 МВт с механической ленточной решеткой прямого хода ТЛПХ с помощью световой и звуковой сигнализации, а также ручного и автоматического управления дутьевым вентилятором с эл. дв 2,2 кВт, приводом топки с эл. дв. 2,2 кВт, дымососом(комплектующие для подключения дымососа подбираются и поставляются по согласованию; дополнительные элементы устанавливаются в электросиловом щите котельной).

Щит ТЛПХ предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Оборудование изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация оборудования во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69. Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации. Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство щита управления ТЛПХ

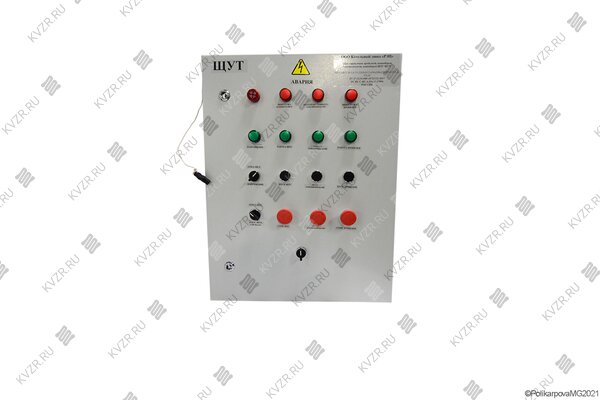

Щит безопасности и управления топкой ТЛПХ представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, таймерами, частотным преобразователем связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри него на панели смонтирована пусковая и защитно-коммутационная аппаратура, таймеры, частотный преобразователь на двери установлены кнопки управления, переключатели, сигнальные лампы, измерители-регуляторы, панель управления частотным преобразователем.

Кроме этого подключаются:

• первичный преобразователь температуры для сигнализации аварийного предела высокой температуры воды на выходе из котла;
• первичный преобразователь температуры для сигнализации предела низкой температуры воды на входе в котел;
• первичный преобразователь температуры для сигнализации аварийного высокого и низкого пределов температуры дымовых газов на выходе из котла;
• первичный преобразователь давления для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
• первичный преобразователь давления для сигнализации аварийного предела снижения разряжения в топочной камере;
• реле протока для сигнализации аварийного низкого предела расхода теплоносителя через котел;
• вентилятор дутьевой;
• привод топки с механической ленточной решеткой прямого хода;
• пакетный выключатель для блокировки включения дымососа в ходе ремонтных работ;
• линия питания щита.

Комплект поставки

Щит безопасности топки ТЛПХ имеет следующую комплектацию:

• корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой или световой сигнализации и элементами управления: кнопки, тумблеры, переключатели;
• паспорт и руководство по эксплуатации;
• дополнительная аппаратура звуковой или световой сигнализации для внешней установки (по согласованию с заказчиком);
• дополнительные элементы управления: кнопки, тумблеры, переключатели для внешней установки (по согласованию с заказчиком);
• КИП (по согласованию с заказчиком);
• внешние опорные элементы (по согласованию с заказчиком);
• крепежные детали (по согласованию с заказчиком).

Щит регулирования и управления топки ТЛПХ поставляются в собранном виде.

Функциональные возможности

Функциональные возможности щита котла КВм с механической топкой ТЛПХ позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка котла КВм с индикацией причины аварии и подачей звукового сигнала при:

• понижении и повышении давления теплоносителя на выходе из котла;
• повышении температуры теплоносителя на выходе из котла;
• понижении разряжения в топке котла;
• понижении расхода теплоносителя через котел;
• повышение температуры дымовых газов на выходе из котла;
• понижение температуры дымовых газов на выходе из котла;
• аварийная остановка привода топки;
• аварийная остановка дутьевого вентилятора;
• аварийная остановка дымососа.

Щиты управления ТЛПХ не позволяют пуск механического котла при выходе за пределы аварийных параметров.

Автоматическое поддержание температуры производится путем автоматического управления (включения, выключения) вентилятора, подающего воздух для горения и путем снижения скорости подачи ленточной решетки.
