Автоматика водогрейного котла с вентилятором и дымососом в Новосибирске

Автоматика водогрейного котла с вентилятором и дымососом в Новосибирске

Автоматика водогрейных котлов с вентилятором и дымососом изготавливается в соответствии с требованиями:

• ТУ 27.12.31-009-14722122-2017;
• ГОСТ Р 51321.1-2007;
• ГОСТ 30804.6.4-2013;
• ГОСТ Р 51318.11-2006;
• ПУЭ, ПТЭЭП;
• ТР ТС 020/2011 Технического регламента таможенного союза «Электромагнитная совместимость технических средств» утвержденного решением комиссии от 09.12.2011г №879;
• ТР ТС 004/2011 Технического регламента таможенного союза «О безопасности низковольтного оборудования» утвержденного решением комиссии от 06.08.2011г №768.

Назначение

Автоматика безопасности предназначена для предупреждения аварийной обстановки при работе водогрейного котла КВр тепловой мощностью 300-600 кВт с помощью световой и звуковой сигнализации, также ручного и автоматического управления дутьевым вентилятором с дв 1,5 кВт и дымососом с дв 3,0 кВт.

Щит предназначен для установки в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц. Щит изготавливается по климатическому исполнению УХЛ категории 4 для работы в отапливаемом помещении при температуре от +8 °С до 40 °С.

Высота над уровнем моря не более 2000 м, относительная влажность воздуха не более 65% при +20 °С.

Не допускается эксплуатация щита во взрывоопасной среде, в условиях радиации и среде с агрессивными парами и газами, разрушающими металлы и изоляцию. Атмосфера типа по ГОСТ 15150-69.

Рабочее положение щита – вертикальное. Допускается отклонение от рабочего положения на 5° в любую сторону.

Отсутствие непосредственного воздействия солнечной радиации.

Вибрационные нагрузки с диапазоном частот 1…35 Гц, максимальное ускорение 0,5g, Многократные удары с ускорением 3g, длительность 2…20 мс.

Устройство автоматики водогрейного котла с вентилятором и дымососом

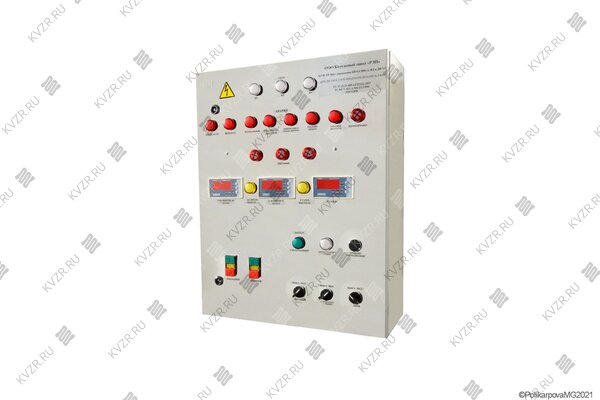

Автоматика регулирования водогрейного котла с вентилятором и дымососом представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, таймерами, частотным преобразователем связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели.

Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет.

Внутри корпуса установлена монтажная панель.

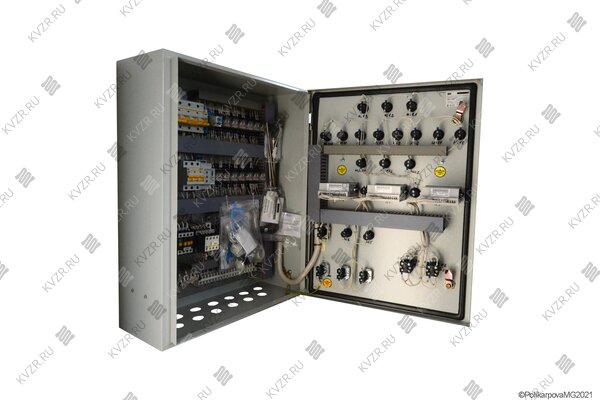

На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку. Внутри щита на панели смонтирована пусковая и защитно-коммутационная аппаратура, на двери установлены кнопки управления, переключатели, сигнальные лампы, измерители-регуляторы.

Кроме этого к щиту подключаются:

• первичный преобразователь температуры для сигнализации аварийного предела высокой температуры воды на выходе из котла;
• первичный преобразователь температуры для сигнализации нижнего предела температуры воды на входе в котел;
• первичный преобразователь температуры для сигнализации аварийного предела высокой температуры дымовых газов на выходе из котла;
• электроконтактный манометр для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
• тягонапоромер для сигнализации аварийного предела снижения разряжения в топочной камере либо за котлом;
• реле протока;
• вентилятор дутьевой;
• дымосос;
• пакетный выключатель для блокировки включения дымососа в ходе ремонтных работ;
• линия питания от щита.

Комплект поставки

В комплект поставки автоматики водогрейного котла с вентилятором и дымососом входят:

• корпус (бокс) в сборе с защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, аппаратурой звуковой и световой сигнализации, элементами управления: кнопки, тумблеры, переключатели, измерители-регуляторы, таймеры, частотный преобразователь;
• паспорт и руководство по эксплуатации;
• комплект подключаемых к щиту КИП.

Автоматика защиты водогрейного котла поставляется в собранном виде.

Функциональные возможности

Функциональные возможности автоматики безопасности водогрейного котла с вентилятором и дымососом позволяют произвести ручной пуск и автоматическую остановку котла.

Аварийная остановка водогрейного котла с индикацией причины аварии и подачей звукового сигнала при:

• понижении расхода теплоносителя через котел;
• понижении и повышении давления теплоносителя на выходе из котла;
• повышении температуры на выходе из котла;
• понижении разряжения в топке котла;
• повышение температуры дымовых газов на выходе из котла с задержкой срабатывания;
• исчезновении напряжения в цепях защиты и/или снижение, превышения напряжения, перекосы и нарушения последовательности фаз в питающей сети.

Автоматика не позволяет пуск водогрейного котла КВр при выходе за пределы аварийных параметров, полностью или частично блокирует работу и запуск тягодутьевого оборудования.

Автоматическое поддержание температуры производятся путем автоматического управления (включения, выключения) вентилятора, подающего воздух для горения.
