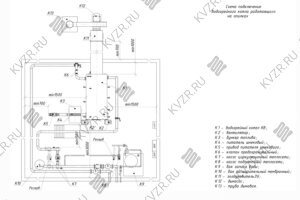

Схема подключения водогрейного котла в котельной
Промышленные котлы на опилках в Новосибирске
Котельный завод «РЭП» г Новосибирск производит широкий выбор промышленных котлов на опилках, в том числе прессованных и высокой влажности для отопительных и производственных котельных – с автоматическими топками. На нашем официальном сайте вы можете подобрать и купить котел на опилках промышленный по доступной цене, продажа осуществляется напрямую с заводом изготовителем, большинство предложенных моделей в наличии. К каждой модели опубликованы отзывы, фото, видео, технические характеристики, чертежи, устройство, принцип работы, схемы подключения, необходимое сопутствующее оборудование, стандартная комплектация и стоимость. Сравните модели котлов соответствующие вашим требованиям, и выбирайте подходящие цены. Специалисты нашего завода проконсультируют Вас и помогут в подборе оборудования, как для отопления, так и для технологических нужд вашего производства. Кроме того, наш завод принимает заявки на изготовление котельных установок по индивидуальному техническому заданию. Мы поставляем промышленные котлы на опилках во все регионы России, в том числе в Новосибирске, Казахстана, Монголии, Таджикистана, Узбекистана, Белоруссии, Армении, Литвы, Кыргызстана.
Учитывая низкую стоимость древесных отходов промышленные котлы на опилках часто используют для отопления деревоперерабатывающих и домостроительных комбинатов, погонажных производств, лесхозов, для отопления сельскохозяйственных производств, для сушки древесины в сушильных камерах, также их применяют предприятия лесопилки и пилорамы.
Наш завод производит котлы на древесных отходах с подовой топкой для сжигания древесных отходов естественной влажности, сырых и влажных дров, бревен и поленьев, горбыля, щепы, коры, стружки, опилок, досок и поддонов, отходов мебельного производства, ДСП.
Подовая топка изготавливается из огнеупорного кирпича, способствующего созданию пояса зажигания для сжигания сырого топлива. Особая система подачи воздуха в топку способствует интенсивной сушки влажных и сырых древесных отходов крупных и мелких фракций, а также поддерживает процесс горения топлива. Большой объем топочной камеры позволяет единовременно загружать большой объем топлива. Поворотная камера на выходе из топки работает как зона догорания легких и мелких топливных частиц, которые захватываются потоком уходящих газов.
Котлы на опилках промышленные устройство и конструкция
Стальной водотрубный отопительный котел на опилках Новосибирск изготавливается:
с плунжерной подачей;
с шнековой подачей.
Плунжерный котел на опилках
Котел на опилках для отопления изготавливается водотрубным стальным с бункером для сырых опилок, плунжерным питателем, вихревой топкой, котельного блока с топочной камерой для горения опилок и конвективными пакетами для нагрева воды до требуемой температуры.
Котельный блок с вихревой топкой соединяется с плунжерным питателем с бункером. При помощи плунжера производится автоматизированная подача опилок в вихревую топку котла. Совершая ход назад каждый плунжер подхватывает топливо и движением вперед подает его в топку через загрузочное окно. Частота ходов (интенсивность работы) плунжера регулируется при помощи автоматики, в зависимости от характеристик топлива. Топливо попадает на огнеупорную плиту, на которой происходит его сушка и подогрев. Предварительная подсушка позволяет работать с сырыми опилками, без температурных колебаний.
Сжигание дров производится либо с переводом котла в полностью ручной режим работы, либо в качестве закладки дополнительного топлива в процессе основной работы вихревой топки. Для закладки дров в котельном блоке установлена дверца. Топливо укладывается на водоохлаждаемую решетку, где происходит его сгорание. Водоохлаждение топливной решетки защищает ее от деформации и прогорания, продлевая работу котла на длительный период.
Пожаробезопасность обеспечивают клапаны системы пожаротушения, а также приборы контроля давления в системе пожаротушения и температуры топливопровода.
Шнековый котел на опилке
Конструкция котлоагрегата состоит из:
бункера;
шнекового питателя;
вихревой топки;
котельного блока с конвективными пакетами.
Устройство вихревой топки. Вихревая топка представляет собой опорный каркас под установку котлоагрегата. Для усиления зажигания и повышения устойчивости горения при сжигании опилок высокой влажности применяется зажигательный пояс. Для этого облицовка топки выполняется из огнеупорного кирпича и шамотного бетона. Пояс зажигания в котором держится высокая температура препятствует теплоотдачи от факела, за счет чего происходит интенсивная сушка сырого топлива. Вихрь создается раздельной подачей воздуха. Для создания первичного вихря в зону топливоподачи высоконапорным вентилятором подается первичный воздух. Вторичный воздух подается вентилятором среднего давления для дожига и поддержания вторичного вихря.

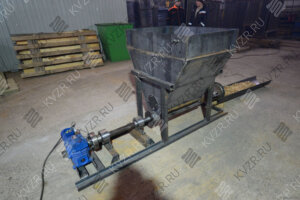

Конструкция букера содержит ворошитель. Бункер ворошитель для опилок предотвращает зависание топлива. Из бункера топливо подается шнековым питателем. Приводом питателя служит мотор редуктор. Для того, чтобы в шнековом питателе не возникло воспламенение топлива в конструкции предусмотрено воздушное охлаждение выходного узла.
Бункер и привод питателя располагаются на общей раме. Конструкция бункера и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.
Котлоагрегат состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.
Котел промышленный на опилках – принцип работы
Автоматика осуществляет:
автоматический розжиг, запуск, работу и остановку агрегата;
подачу топлива с контролем производительности по заданной температуре теплоносителя;
подача воздуха осуществляется в зависимости от объема поданного топлива;
предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.
Комплект автоматики состоит из щита управления агрегатом, контрольно измерительных приборов КИП и исполнительных механизмов.
Автоматическое регулирование работы котлоагрегата включает в себя контроль и регулировку следующих параметров:
разряжения в топочной камере;
давления теплоносителя на выходе;
температуры теплоносителя на выходе;
содержания кислорода в дымовых газах;
наличие давления в системе пожаротушения топливопровода;
контроля факела;
контроля минимального расхода теплоносителя.
На случай возникновения необходимости сжигания дополнительно крупногабаритных отходов, автоматика может переключиться в ручной режим работы и подача топлива осуществляется вручную через загрузочную дверку.
Котел на опилках для производства преимущества:
Работа теплоагрегата происходит полностью в автоматическом режиме;
Автоматическое пожаротушение топливоподачи;
Агрегат работает с топливом высокой влажности - 60% (некоторые модели не работают с древесным топливом влажностью более 20 %);
Вихревой режим горения обеспечивает максимальный дожиг топлива;
Незначительная стоимость сырья;
Экологическая чистота сырья как топлива;
Возможно применение другого вида топлива: лузги, щепы, пеллет, но для этого возможно потребуется замена шнека и бункера. Эту опцию вы можете купить на нашем заводе.
Требования к монтажу
промышленные котлы опилки размещают в отдельном помещении – котельной;
агрегат устанавливается на ровную поверхность пола;
котельный зал должен соответствовать требованиям СНИП и проекту;
помещение должно быть без повышенной влажности и оснащено системой вентиляции и отопления;
размещение котлоагрегата выполняется так, чтобы было свободное пространство для техобслуживания: высота потолков — более 2.0 м, промежуток перед фронтом котельной установки — не менее - 0,7 м, с боковых сторон - 0,4 м, между задней частью агрегата и стенкой - 0,2 м;
в котельной должно быть отдельное электропитание и система заземления котельного оборудования;
минимальное расстояние от агрегата до места хранения топлива – не менее 1 м;
несгораемая перегородка между внешним топливохранилищем и установкой;
дымоход устанавливают отдельно стоящим с теплозащитой и установкой конденсатоотводчика.
Расположение промышленного котла на опилках в котельной
Первым правилом любой котельной на опилках является – не горючие стены, крыша и пол. Расположение основного склада топлива не должно находится в том же помещении, что и теплогенератор. На оборудовании предусмотренный бункер называется оперативным, так как его объема хватает только на несколько часов работы, это прежде всего связанно с требованиями по пожарной безопасности. В котельной обязательно должна быть приточно вытяжная вентиляция, или возможность проветривания помещения. Так как воздух для процесса горения забирается изнутри котельной, следует предусмотреть наличие приточки.
Размеры котельной так же зависят от способа наполнения оперативного бункера. При использовании транспортера или шнека размеры котельной меньше чем при заезде в нее спецтехники для выгрузки топлива. Возможно расположение оперативного бункера в отдельном помещении, для того чтобы уменьшить размеры основной котельной.
В котельных складирование опилок организовывается согласно ГОСТ Р 56070-2014, складирование пеллет по ГОСТ 33103.2-2017 и нормам пожарной безопасности СП 89.13330.2016, которые распространяются на само помещение и отопительное оборудование.
Требования к складу топливного сырья:
хранилище закрытого типа с хорошей вентиляционной системой;
облицовка стен и пола должны быть выполнены из негорючего материала;
наличие свободного доступа к топливному сырью и ворошителю.
В зависимости от режима работы деревоперерабатывающего предприятия и выхода древесных отходов, можно организовать вместо склада отдельный большой бункер накопитель, из которого шнеком будет подаваться топливо в маленький бункер теплогенратора и далее в агрегат.
Наше предприятие может разработать схему хранения и подачи топлива с учетом особенностей вашей работы и особых пожеланий.
Купить котел на опилках промышленный
Для того чтобы купить промышленный котел на опилках в Новосибирске, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Мы поможем подобрать мощность агрегата по площади с учетом потребностей объекта в тепле на вентиляцию и горячую воду, а также выбрать модель теплоагрегата с учетом специфики ваших древесных отходов и компоновки котельной. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта по всей России и республике Казахстан, Таджикистан и Монголии. Также предлагаем вам выполнить проект реконструкции котельной.
Промышленные котлы на опилках производятся мощностью 150 - 1500 кВт. Агрегаты используют для отопления деревоперерабатывающих и домостроительных комбинатов, погонажных производств, лесхозов, для отопления сельскохозяйственных производств, для сушки древесины в сушильных камерах, также их применяют предприятия лесопилки и пилорамы.
