Технические характеристики циклона ЦН-24-400
Тип циклона Циклон ЦН 24
Вид ЦН 24-400
Марка ЦН 24
Высота, мм 1704
Диаметр, мм 400
Масса, кг 84
Наклон входящего патрубка, градус 24
Температура рабочей среды до, °С 400
Производительность, м³/ч 2000
Рабочее сопротивление, Па 800-1600
Давление до, кПа 5

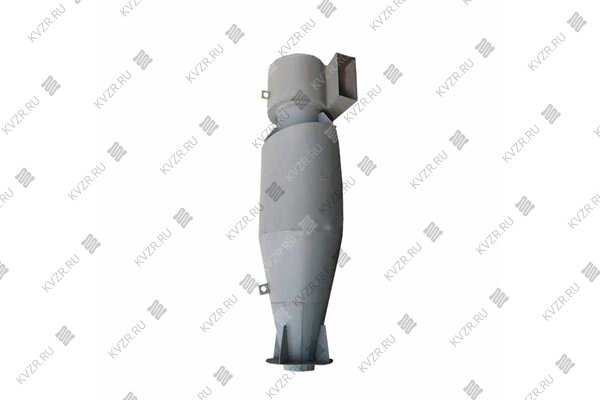

Циклон ЦН 24 400 в Новосибирске

Котельный завод г Новосибирск производит циклоны ЦН-24-400 для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклон ЦН 24 400 по низкой цене. Менеджеры нашего завода дадут консультации по подбору оборудования и помогут в расчете производительности агрегата для вашего производства.

Назначение и сфера применения

Циклон ЦН-24-400 предназначен для очистки пылевоздушных потоков от крупных фракций твердых пылевых веществ, размером более 20 мкм. Применяется для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, деревообрабатывающей промышленности, при транспортировании сыпучих материалов, а также летучей золы. Не рекомендуется применять данные изделия для очистки газообразных сред, в которых имеются волокнистая или слипающаяся пыль, капельножидкая фаза, или вероятна конденсация паров.

Сфера применения
  • Помольные и дробильные установки;
  • деревообработка;
  • при транспортировании сыпучих материалов, летучей золы;
  • в системах пневмотранспорта в качестве разгрузителя;
  • производство строительных материалов.

Технические характеристики циклона ЦН-24-400

  • рекомендуемая скорость потока – 4,5 м/с;
  • температура очищаемого газа – до 400 °С;
  • максимальное давление – 700 МПа;
  • эффективность очистки:
    • размер фракции до 25 мкм – 90%;
    • размер фракции до 90 мкм – 98%.

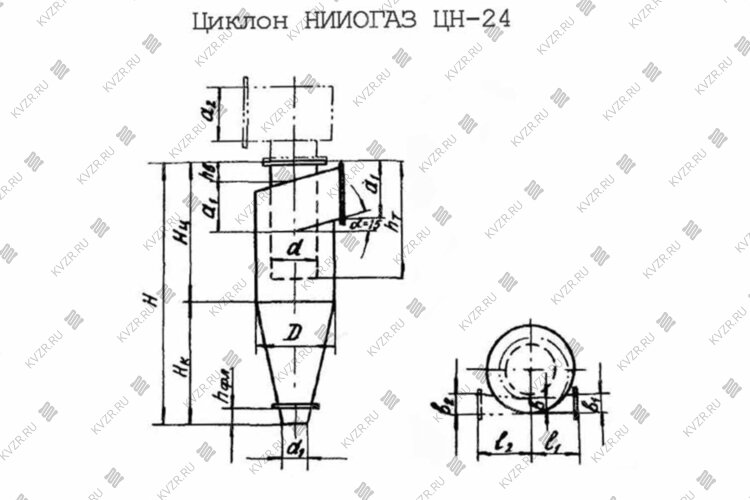

Циклон ЦН 24-400 основные размеры в мм

Ddd1bb1a1b2a2L1L2hфлНцНкН
4002401408010444452264240240344160408447001704

Устройство и описание

Циклон ЦН-24 400 преимущественно используют на стадии первой ступени очистки или в ситуации, когда не требуется высокий уровень фильтрации. То есть для эффективной очистки лучше использовать в комплексе с другими пылеочистительными устройствами. Выполнение установки возможно в двух вариантах: правое - по часовой стрелке, и левое - против часовой стрелки.

Аппараты данного типа относятся к цилиндрическим, особенностью которых является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка под углом 24° и отношение диаметра выхлопной трубы к диаметру агрегата равное 0.59.

В зависимости от пропускной способности по воздуху и условий применения аппараты изготавливаются одиночного или группового исполнения — из двух, четырех, шести, восьми, десяти, двенадцати и четырнадцати циклонов. Групповые агрегаты могут быть с камерой очищенного воздуха в виде «улитки» или в виде сборника, а одиночные — только с улиткой.

Принцип работы

Работа аппарата осуществляется посредством поступления загрязненного пылевого потока во входной патрубок, расположенного по касательной. Под действием центробежной силы пылевые частицы, находящиеся в газовом потоке, направляются к стенкам агрегата, после чего они перемещаются в конус под воздействием силы тяжести. В конусе скорость вращения уменьшается, пыль и отходы оседают в бункер, а очищенный воздух выходит через выхлопную трубу.

Эксплуатация и обслуживание циклона ЦН-24-400

  1. При работе циклона для очистки воздуха ЦН-24-400 должно производиться непрерывное или периодическое удаление пыли из бункера. При этом верхний уровень пыли в бункере должен быть ниже плоскости крышки бункера на 400 мм.
  2. Количество газа, поступающего в установку газоочистки должно находиться в пределах, предусмотренных технической характеристикой.
  3. При уменьшении количества газа уменьшается скорость его движения в аппаратах, что приводит к снижению эффективности очистки. При значительном увеличении количества газа значительно возрастает гидравлическое сопротивление установки.
  4. В установке не должно происходить конденсации паров воды на внутренних поверхностях.
  5. Подсос наружного воздуха или выброс газа из установки не допускается.
  6. Ухудшение очистки является результатом выхода величины расхода газов из рабочего диапазона, закупорку агрегатов пылью или не герметичность установки.

Монтаж циклона ЦН-24-400

  1. При установке циклона для пыли ЦН-24-400 должна быть обеспечена беспрепятственная выгрузка золы из бункера.
  2. При монтаже газового тракта не допускаются резкие перегибы газоходов, резкие сужения или расширения, что ведет к существенным искажениям пылегазового потока, образованию завалов и возрастанию аэродинамического сопротивления газового тракта.
  3. На линии выгрузки пыли из бункера должно быть установлено устройство, исключающее подсос воздуха при работе агрегата под разрежением или утечку газа и пыли при работе установки под давлением, создаваемым вентилятором.

Подбор пылеуловителя

Подбор необходимой модели осуществляется исходя из производительности, размеров очищаемого помещения, типа и выделяемого объема загрязнений.

Купить циклон ЦН 24 400

Для того чтобы купить промышленный циклон ЦН 24 400 в Новосибирске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.

Цена 11 000 рублей с НДС
Сертификат для золоуловителей .jpg
Сертификат на золоуловители

Отзыва о товаре пока нет, будьте первыми!

Циклоны ЦН 24 400 являются наиболее распространенным газоочистным оборудованием. Аппарат производит очистку газов в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике и других. При небольших капитальных затратах и эксплуатационных расходах, установки в зависимости от характеристик улавливаемой пыли, типа и режима работы обеспечивают эффективность очистки газов и пылеулавливания 80-95 %.
