Работа котельных на твердом топливе невозможна без установки системы золоулавливания. В качестве оборудования, используемого для аспирации, применяется циклон для котельной.
Наш котельный завод г Новосибирск производит циклоны для котлов различных марок и производительности для промышленной очистки воздуха от загрязняющих частиц и их сбора на вредном производстве и в промышленных котельных. На сайте нашего завода вы можете подобрать и купить циклон для котельной по низкой цене. Менеджеры нашего завода проконсультируют вас в подборе оборудования и помогут в расчете производительности агрегата для вашего производства.
Циклон для котельной назначение и применение
Циклон котла Новосибирск является одним из основных аппаратов для очистки воздуха и отходящих технологических газов от твердых загрязнений, применяется в технологических и подготовительных процессах аспирации котельной. В зависимости от условий эксплуатации, физических и химических свойств загрязнений, концентрации запыленности и производительности аспирационной системы выбирается определенная конструкция, материал изготовления и размеры пылеулавливающей установки.
Аппараты широко применяются в таких сферах промышленности:
Циклон для котельной применяется в работе водогрейного, парового и барабанного твердотопливного котла.
Циклоны котлов устройство
Корпус циклона для котла состоит из цилиндрической или конической частей. Отличительной особенностью цилиндрических аппаратов является наличие удлиненной цилиндрической части, наклон крышки и входного патрубка (11, 15, 24 градуса) и одинаковое соотношение диаметра выхлопной трубы к диаметру аппарата (0,59). Цилиндрические установки предназначены для улавливания сухой пыли. Их рекомендуется использовать для предварительной очистки газов при начальной запыленности до 400 г/м3 и устанавливать перед фильтрами.
Конические аппараты отличаются удлиненной конической частью, спиральным выходным патрубком и малым соотношением диаметров выхлопной трубы к корпусу аппарата (0,33; 0,34). Коническая часть выполняется в виде прямого или обратного конуса, а также может состоять из двух конусов – прямого и обратного. Строение конической части агрегата определяет особенности движения пылевоздушного потока, а также оказывает влияние на процесс очистки. Предназначены для очистки газов от сажи, обладают повышенной эффективностью за счет большого гидравлического сопротивления. Входная концентрация сажи не должна превышать 50 г/м3.
Циклон для котельной принцип работы
Выносные циклоны котла имеют следующий принцип работы. Очистка происходит под воздействием центробежной силы, возникающей при вращении воздушного потока. В корпусе аппарата отделяются пылевые частички из газовой среды. Воздушный поток вводится в аппарат через патрубок. Приобретая вращательное движение пылевые частички прижимаются к стенкам агрегата, теряют скорость, скатываются вниз и через пылеотводящее отверстие попадают в пылевой бункер, где происходит их осаждение и накопление. Очищенный воздушный поток из центральной зоны винтообразно поднимается вверх и через выхлопную трубу выходит наружу. Бункер при его накоплении разгружается от мелких частиц. Работа установки может быть нарушена из-за подсоса воздуха через пылевыпускные отверстия. Это явление наблюдается как при установке аппарата на всасывающей, так и на нагнетательной линии вентилятора. Подсасываемый воздух препятствует процессу сепарации, уносит осажденную пыль из агрегата. При величине подсоса 10-15% от расчетного количества воздуха эффективность очистки резко падает.
Циклоны котлов марки
Золоуловитель
Золоуловитель представляет собой горизонтальный циклон котла, предназначенный для сухой инерционной очистки газов от летучей золы (более 50 мкм) с максимальной температурой 260 °С. Эксплуатируются в помещениях и вне помещений под навесом при температуре окружающего воздуха от -60 °С до +40 °С.

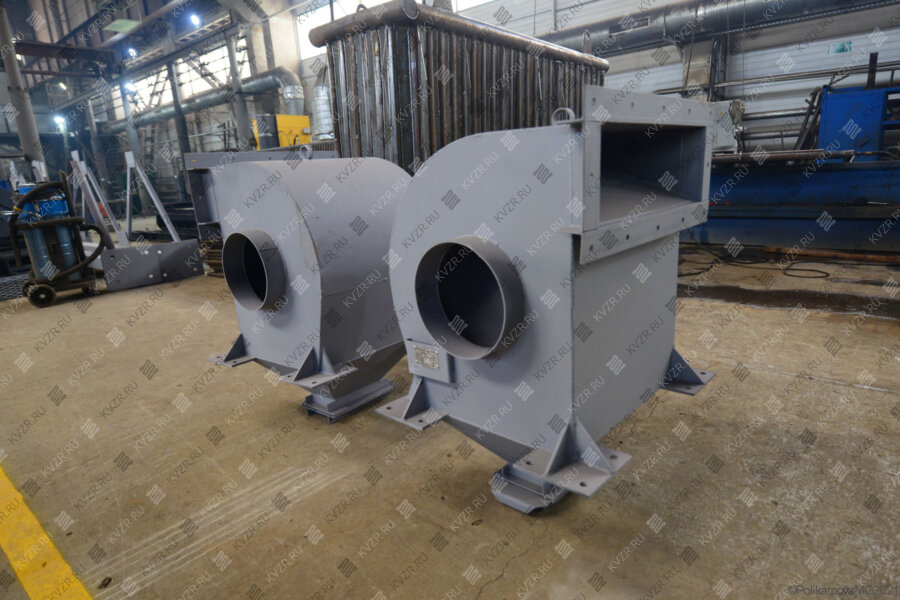

Пылеуловитель котла представляет собой корпус с криволинейными стенками, соединенный с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии и круглым отверстием на боковой стенке для отвода очищенных газов. Соединения должны быть газоплотными с обязательным уплотнением асбестовым картоном или шнуром.
Дымовой газ поступает во входное отверстие и движется между стенками корпуса. Под действием гравитационных сил из потока очищаемого газа выделяются твердые частицы, которые накапливаются в бункере. Зола удаляется через шибер. Очищенный газ отводится из аппарата по патрубку через выходное отверстие.
Выносной золоуловитель циклон парового барабанного и водогрейного котла может устанавливаться за пределами котельной, а также сразу за котлом.
Параметры
Размерность
Марка аппарата
Наименование
ЗУ 0.4
ЗУ 0.6
ЗУ 0.8
ЗУ 1.1
ЗУ 1.6
ЗУ 2.15
Номинальная производительность
м3/ч
2100
2150
2400
3360
6700
8450
Применение: котел/ группа котлов суммарной мощностью до
МВт
0.5
0.7
0.93
1.28
1.86
2.5
Циклон для котельной ЦН

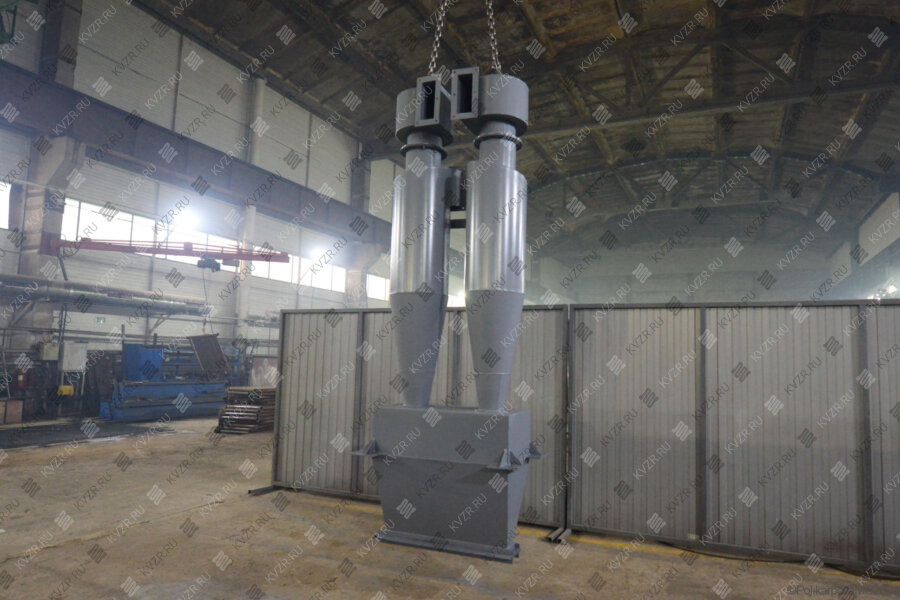

Циклон котла ЦН разработки НИИОГАЗ подразделяется на следующие типы ЦН-11, ЦН-15.
Аппараты данного типа применяются для сухой очистки газов и воздуха от твердых не слипающихся частиц пыли размером более 5 мкм и температурой газов до 400 градусов с начальной запыленностью до 400 г/м3. Цифровое обозначение (11, 15) соответствует углу, под которым патрубок для подвода воздуха присоединен к корпусу. Установки рекомендуется применять при ограниченных по высоте габаритах. Для улавливания взрывоопасной и легковозгораемой пыли аппараты должны быть выполнены по специальным чертежам, не иметь узлов, где возможно скопление пыли, и должны быть снабжены взрывными клапанами. В зависимости от требуемой производительности устанавливают одиночно или компонуют в группы по два, четыре, шесть, восемь агрегатов.
Циклон котла БЦ

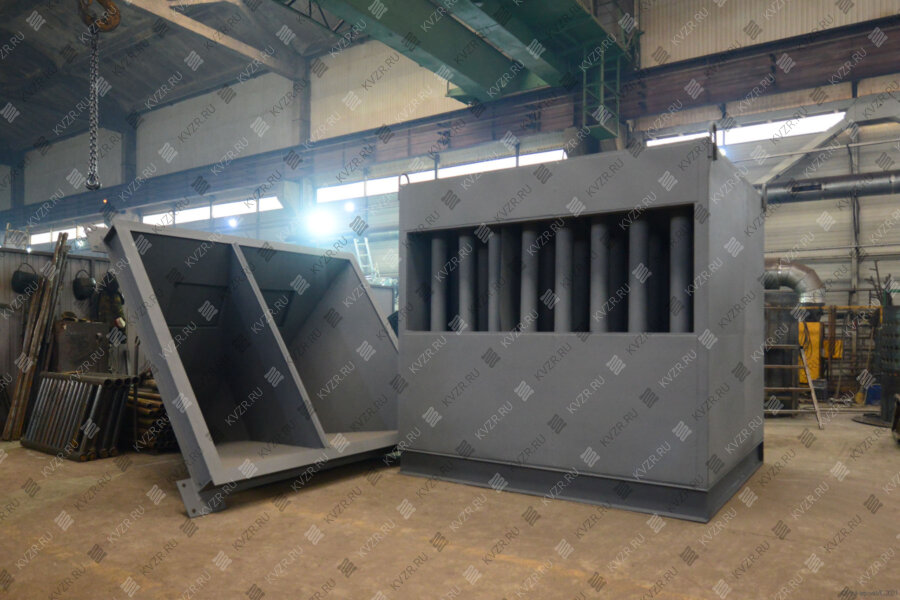

Выносные циклоны котла БЦ состоят из двух параллельно работающих секций. При небольших нагрузках шибером отключают одну из секций. Отключение секций при изменении нагрузок позволяет обеспечить оптимальную скорость движения газов в циклонных элементах. Секционирование уменьшает возможность ухудшения степени очистки газов за счет их перетока из одних элементов в другие через пылевой бункер. В качестве корпуса завихрителя используются чугунные конусы. Применение чугунного литья минимизирует абразивный износ стенок закрученным газовым потоком и значительно увеличивает срок эксплуатации агрегата.
Купить циклон котла
Для того чтобы купить циклон для котельной в Новосибирске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
Циклон котла является аппаратом для очистки воздуха и отходящих технологических газов от твердых загрязнений, применяется в технологических и подготовительных процессах аспирации котельной.
