Циклон ЦВП

Циклоны ЦВП с водяной пленкой в Новосибирске

Котельный завод г Новосибирск производит циклоны ЦВП для промышленной очистки воздуха от пыли и ее сбора на вредном производстве и в промышленных котельных. На сайте нашего котельного завода вы можете подобрать и купить циклон ЦВП по низкой цене. Менеджеры нашего завода дадут консультации по подбору оборудования и помогут в расчете производительности агрегата для вашего производства.

Выбрать золоуловители в каталоге завода Цена от

44 160 р.

Выбрать циклоны ЦН 11 в каталоге завода Цена от

55 160 р.

Выбрать циклоны ЦН 15 в каталоге завода Цена от

53 160 р.

Выбрать батарейные циклоны в каталоге завода Цена от

495 160 р.

Циклон ЦВП назначение

Циклон типа ЦВП с водяной пленкой применяется для очистки загрязненного воздуха удаляемого вентиляционными установками. Рекомендуются для любых видов не цементирующейся пыли, в том числе образующейся при обработке и транспортировке песка, глины, угля, известняка, абразивов и различных руд, а также влажной, липкой и содержащей волокнистые включения.

Первоначальная запыленность воздуха не должна превышать 10 г/м³. При уровне запыленности более данного показателя аппарат рекомендуется применять в качестве второй ступени очистки.

Устройство циклона ЦВП

Промышленный циклон ЦВП для очистки воздуха устанавливаются в помещениях с температурой не ниже 20 градусов. При использовании агрегата с установкой вне помещения, необходимо принимать меры, предупреждающие замерзание воды в бачке, водоподводящей системе, коллекторе, смывном устройстве и шламоотводящем конусе.

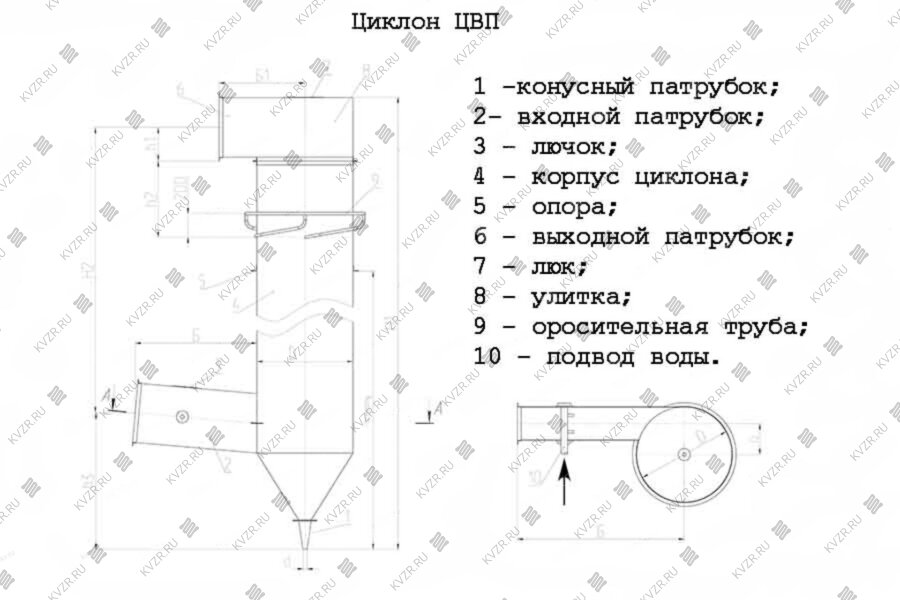

Конструкция промышленного циклона ЦВП

Циклон ЦВП состоит из корпуса с воздухоподводящим патрубком и воздухоотводящей улитки, присоединенной к верхнему фланцу корпуса. Воздухоотводящий патрубок улитки может быть установлен в любых различных направлениях по отношению к воздухоподводящему патрубку. Направление воздухоотводящего патрубка можно изменять на углы, кратные углу между двумя смежными болтами. К нижней части корпуса приварен прямоугольный фланец, к которому при помощи петли и откидного бола с барашком прикреплен шламоотводящий конус. Конус, при заполнении его шламом, образует гидравлический затвор. Вода для орошения внутренней поверхности корпуса по давлению 0,02 – 0,025 МПа (0,2 – 0,25 кгс/см2) подается соплом по резиновым трубкам, присоединенным к кольцевому коллектору. Для наблюдения за работой сопла в верхнем днище улитки имеется люк, закрытый застекленной крышкой. В воздухоподводящем патрубке предусмотрено смывное устройство для удаления отложений шлама в месте входа воздуха в корпус аппарата.

Циклоны ЦВП по направлению вращения воздуха в корпусе различают на правое и левое. По скорости входа воздуха в корпусе – основное и с повышенной скоростью. В установках с повышенной скоростью в подводящий патрубок корпуса аппарата основного исполнения устанавливается планка с ребром заужающая вдвое сечение патрубка. Возможно установки аппаратов в группы по два.

Циклон ЦВП размеры в мм

Принцип работы циклона ЦВП

В циклоне ЦВП с водяной пленкой воздух подается через нижний входной патрубок и удаляется через патрубок в его верхней части. Стенки агрегата непрерывно смачиваются водой из сопел, размещенных в его верхней части по окружности и объединенных водораспределительным кольцом. К спускному отверстию аппарата прикреплен конус, который заменяет гидравлический затвор. В подводящем патрубке имеется смывное устройство для удаления пылевых отложений, образующихся в патрубке.

Купить циклон ЦВП

Для того чтобы купить промышленный циклон ЦВП в Новосибирске, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта.
